horpad
h jan 28 2013, 01:26
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

Sehogy sem akar megjelenni a képek eredeti mélysége ezen a két Mahli felvételen. Katt ide! és Katt ide!
Vajon csak az én szemem öregszik ennyire, vagy ez másoknak is gondot okoz?

Gyökeresen megváltozik a helyzet, ha a képeket 180°-kal elfordítjuk, mert akkor a megvilágítás a szemünk által megszokott
és beidegződött irányból érkezik.
Aki klikkelt az előbb, az most láthatja a különbséget.




Vissza az elejére
horpad
h jan 28 2013, 04:04
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

Bocs ... de ezt nem lehetett kihagyni ...

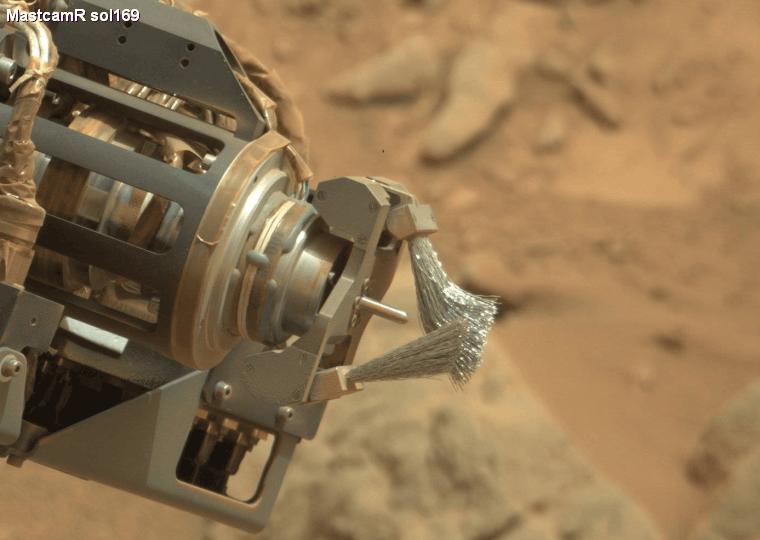

Sol 169 MastCam Katt ide! és Katt ide!




Vissza az elejére
horpad
szo febr 02 2013, 01:37
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

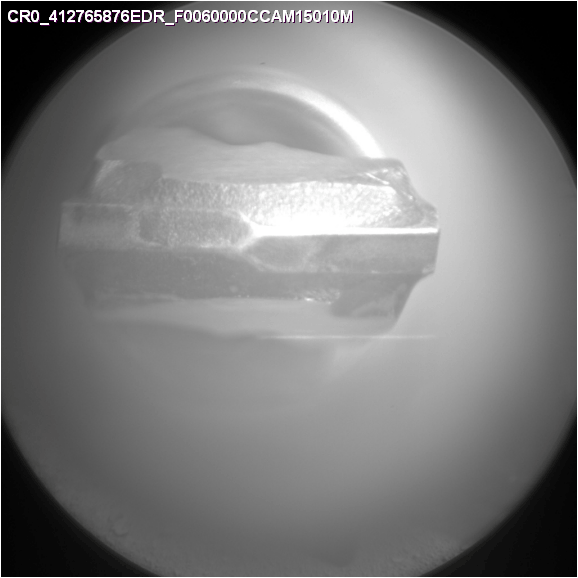

Sol 172... A ChemCam is vetett egy ellenőrző pillantást a fúrófejre, illetve a vágóélre Katt ide!
Az inzertet a Mastcam készítette a következő napon. Katt ide!




Vissza az elejére
horpad
cs márc 14 2013, 02:49
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

Ezek lennének a Mars valódi színei? ... A ruhf antenna burkolatát figyelve – elképzelhető.
Na persze ehhez szükség lenne a Föld felszínén uralkodó fényviszonyokra is....

Large : Katt ide!
imgpoint : Katt ide!



Vissza az elejére
horpad
v márc 17 2013, 02:32
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

Nasáék szeretnének azoknak is a kedvében járni, akik számára kizárólag a kék marsi égbolt az elfogadható.
Habár lehet, hogy csupán a meghibásodás okozta kényszerpauzát próbálják kitölteni azzal, hogy elkészítették a Mount Sharp fehéregyensúlyozott (white-balance) panorámaképét.
Alatta található az eredeti rawcolor mozaikokból összeállított kompozit is.
Egyelőre megválaszolatlan a kérdés, vajon az elsőként a Marsra lépő űrhajós melyiket fogja látni a szkafandere mögül?

Large : Katt ide!


Large : Katt ide!


Vissza az elejére
yup
v márc 17 2013, 02:55
Regisztrált tag #409
Regisztrált: v febr 05 2012, 09:25
Üzenetek: 172
Mindig bosszankdom, amikor a NASA efféle fehéregyensúlyos képeket mutat be, és hozzáfűzi, hogy ilyennek látánk földi megvilágatásban a színeket.
A fenti képeken az égbolt szneket nem kell nézni, azt a NASA kommentjében leírják, hogy ők töltötték ki a felvételeken látható leggyakoribb égbolt színekkel (kontrasztnöveléssel látható is a satírozás...).
A talajnak a színe az érdekes, mert elvileg az a fontos a vizsgálódás szempontjából, mint ezt írják is.
Nos, a leközölt képnek az a baja, hogy ú.n. autostretch művelettel készült, ami azt jelenti, hogy a képen az RGB színkomponensek mindegyike a lehető legnagyobb mértékben fel van erősítve, azaz a valósághoz semmi köze.
A marsi talajnak a fehér fényben látható színe átlagosan a következő arányban tartalmazza a színkomponenseket: R/G/B=1/0.7/0.45
Ezt onnan sikerült kideríteni, hogy vana a MAHLI-nak egy felvételsorozata sol165-ön, amely felvételeket a saját fehér fényű LED-jével világított meg sötétben. Ezek közt van egy olyan is, amely a színellenőrző táblácskát mutatja. Nos, ezen vannak szürke mezők is. Ha ezekre a szürke mezőkre korrigáljuk a linearizált képet, akkor megkapjuk a megvilágítás színkorrekciós görbéit. Ezekkel a színkorrekciókkal kell a talaj egy részletéről készített képet is korrigálni linearizálás után, és máris rendelkezésre áll a marsi talaj fehér (földi) fényben látható színe.
Ime:



És a fehéregyensúlyozott panorámakép:




[ Módosítva v márc 17 2013, 02:56 ]
Vissza az elejére
horpad
sze márc 20 2013, 02:16
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

Nagy voltál, Yup ...
De azért a kérdés továbbra is nyitott : Vajon az első Marsra tévedt űrhajós melyiket fogja látni az alábbi három közül?
(... feltéve, hogy nem visel napszemüveget.)

Photojournal PIA16800 : Katt ide!



Vissza az elejére
yup
sze márc 20 2013, 09:24
Regisztrált tag #409
Regisztrált: v febr 05 2012, 09:25
Üzenetek: 172

Hát, Horpad, ez egy kissé szembeköpősdi illetve szarkavarás a NASA részéről.
Szembeköpősdi, mivel istenbizonyra írták, hogy a színes kamerák tuti jól kalibrálva mennek a Marsra (a földi fehéregyensúlyra beállítva), azonkívül RGB Bayer szűrőről írtak stb stb.
Szarkavarás, mert a középső képre azt írják, hogy kalibrált adatok alapján készült... Mihez kalibrálták és voltaképpen miféle adatokat? Egyáltalán: miféle alapon kalibráltak bármit is, hiszen SEMMI referenciájuk nem volt. Az RGB szűrős raw képeken nincs mit kalibrálni, ha egyszer (itt a Földön) beállították a színhelyességet. Külön a vörös, külön a zöld és külön a kék pixelekt "kalibrálni", azaz megváltoztatni az szélhámosság. Ugyanis a kép készítésekor egyszerre exponálódik mindhárom színű pixel, így ha beállították a fehéregyensúlyt, akkor nincs tovább tennivaló. Ha a marsi felvételen pl. egy deklaráltan (földi) fehér színű valamit fotóz a Curiosity, akkor azt színes kép formájában előállítva megkaphatjuk, hogy milyen színűnek látjuk.
No, persze, csak közelítőleg... ugyanis egy jpg kép színei és a szemünkkel látott színárnyalat eltérhet egymástól. De ez sokféle dologtól függ: fényerőtől, környezeti színhatásoktól, a látómezőnkben látható színek és különféleképpen megvilágított területek arányától, a tárgy megfigyelési szögétől és még biztosan van jónéhány dolog.
Kötve hiszem, hogy ezeket a tényezőket vették volna figyelembe, és ezek alapján végeztek volna "kalibrálást", mivel ezek az adatok nem állnak rendelkezésükre.
Úgyhogy én csak azt tudnám mondani, hogy a harmadik változatot biztosan nem látja a marsutazó: ha ilyen kéktúltengéses árnyalatú a talaj, akkor az égbolt nem világos, hanem jó sötétkék, mivel olyankor kristálytiszta a légkör.
Az első két kép közül én egy köztes látványra szavaznék, az első kép linearizált változatára, amely alapvetően sárgás színű horizontot mutat, és nem karamellt, amellett az első képnél narancsosabb színezetű talajt.
Amúgy, ahogy már korábban sokszor írtam, a Marsra lépő ember változó színű marsi felszínt és marsi égboltot fog látni, nem egyöntetű sütőtökpürés látványt, hanem időjárástól függően másként és másként. ...ahogy a földi látképet is.
Lesz poros-homályos időszak, sárgás és vöröses árnyalatokkal, délben más színekkel, mint napnyugtakor, és lesznek tiszta napos időszakok, amikor sokkal kékesebb és zöldesebb színekben fogja látni a felszínt, mint ahogy sokszor mutatkoznak a marsi képeken, és lesz olyan helyzet is, amikor a napfény spektruma szinte egyező lesz a földi napspektrummal, ezért a kőzeteket és egyéb látnivalókat a maguk, ember számára valódi (földi) színében fogja látni.

Vissza az elejére
yup
cs márc 21 2013, 02:18
Regisztrált tag #409
Regisztrált: v febr 05 2012, 09:25
Üzenetek: 172
Horpad, nézd csak, mit talált a Curiosity? (Meg a NASA..)
Katt ide!


A linken látható kép linearizálva így néz ki:



Emlékszel még arra, amikor én a hivatalos (Jim Bell és társai) színezésű Spirit ill. Oppy képek ellenére közreadtam olyan színes képet, amelyen a RAT által megdolgozott kődarab belseje és a kőzetpor kékesen mutatkozott? Akkoriban általános kétkedés fogadta ezt (szerintem te is legyintettél egyet... ), de úgy tűnik nem jártam rossz úton a színes kép alkotással. Nézd csak ezt az Oppy színes képemet a sol68-ról:



Akkoriban Jim Bellék szerint ilyen volt a true color kép:



Elég könnyű eldönteni, melyik van közelebb a Curiosity RGB kamerájának igazi színes felvételéhez...
Érdeklődve várom, hogy mi lesz a folytatás a Curiosityvel mondjuk kb. fél év múlva. Akkor ugyanis sokszor lehet tiszta, porszegény légkör (tél...).


[ Módosítva szo márc 23 2013, 01:54 ]
Vissza az elejére
horpad
h márc 25 2013, 03:21
horpad
Regisztrált tag #120
Regisztrált: h febr 07 2011, 02:06
Üzenetek: 674

Paradigmaváltás a marsi színek feldolgozásában? Bill Nye blogja : Katt ide!
Az EarthDial-ra csak este 7 után érdemes klikkelni.

...és Chris Campbell kommentje : It's a riot! (Ez egy lázadás!)...


Vissza az elejére
